Визуальное руководство по звукозаписи и продюссированию

Типы эквалайзеров


Существует три основных типа эквалайзеров, используемых в студии: графический, параметрический и отсекающий (фильтры высоких и низких частот).

Графический.

Громкость каждой частоты может быть увеличена или уменьшена слайдером графического эквалайзера. Различные виды эквалайзеров содержат от пяти до 31-ой регулируемой полосы частот. Пятиполосные эквалайзеры обычно используются в автомобильных проигрывателях (мой имеет 7 полос, по крайней мере в последний раз, когда я проверял). 31-полосные используются обычно в студиях и в системах усиления живого звука.

Рис 66. 31-полосный графический эквалайзер.

Основное преимущество графического эквалайзера состоит в том, что вы можете управлять одновременно несколькими частотами. Другое преимущество – в том, что визуально хорошо видно, какие частоты усиливаются. (Иногда вы можете даже определить, какой тип музыки кто-нибудь слушает, по положению ручек эквалайзера). Итак, так как частоты на панели расположены слева направо, легко можно найти и управлять определенной частотой.

Многие люди не имеют представления, что, когда вы увеличиваетет громкость определенной частоты, в действительности вы увеличиваете громкость звучания определенного диапазона частот, установленного изготовителем. Например, если вы поднимаете 1000 Гц, в действительности вы можете поднять диапазон от 300 до 5000 Гц.

Рис. 67. Широкая полоса частот на графическом эквалайзере.

Этот диапазон частот называется «полосой» и устанавливается производителем оборудования. Вы не можете управлять шириной полосы на графическом эквалайзере. Обычно, чем больше полос (ручек управления) на эквалайзере, тем тоньше ширина полосы частот. Таким образом, 31-полосный графический эквалайзер имеет более тонкую полосу для каждого слайдера, чем 5-полосный. Если вы поднимете 1000 Гц на 5-полосном эквалайзере, вы, возможно, поднимите диапазон от 100 до 10000 Гц. Визуально частоты изображаются сверху вниз.

Рис. 68. Виртуальный графический эквалайзер микшера.

Громкость определенной частоты изображена светлой полосой.



Например, если вы поднимаете громкость высоких в районе 1000 Гц., это изображется вот так:



Рис. 69. Подьем на 1000 Гц.

Параметрический.

Инженеры управляют частотными диапазонами, увеличивая или уменьшая их громкость.  На параметрическом эквалайзере вы получаете возможность контролировать ширину полосы частот. Соответствующая ручка обычно обозначается «Q», т.к. слово «ширина полосы» просто не помещается. Узкая полоса частот обычно называется «пик», а широкая «горб». Иногда чтобы определить размерность ширины полосы используют размер октавы: например, от 0.3 до 3-октавного.



Рис. 70. Узкая и широкая полоса частот параметрического эквалайзера.

На схемах полосы частот показаны широкими и узкими цветными полосами.



Рис. 71. Увеличенная громкость широкой полосы частот.

На графическом эквалайзере вы выбираете конкретную частоту, двигая соответствующий слайдер. На параметрическом - выбор частоты достигается поворотом соответствующей ручи. Для выбора нескольких частот используются несколько ручек.

Параграфический

Многие консоли имеют ручки выбора частот, но не имеют регуляторов ширины полосы. Этот тип эквалайзера называют также полу-параметрическим, квази-параметрическим, параграфическим. Будьте внимательны - на сегодняшний день многие производители и продавцы используют термин «параметрический» по отношению к устройствам, не имеющим регулятора ширины полосы.

Отсекающий.

Отсекающий эквалайзер отсекает высокие или низкие частоты. Обычно они находятся в консолях, как отсекающие фильтры. Большие консоли часто имеют еще и регуляторы полосы отсечения, а маленькие – обычно просто кнопку. Отсекающий фильтр низких частот отсекает низкие и не трогает высокие.



Рис. 72. Отсекающий фильтр низких частот.

Отсекающий фильтр низких частот особенно полезен для нейтрализации низкочастотных шумов, таких как шумы поезда, самолета, грузовиков, кондиционеров, утечки от бас-гитары и барабанов, звука шагов.



Рис. 73. Источники шума.

Отсекающие фильтры низких частот часто встраивают в микрофоны и маленькие микшерские консоли, они просто устраняют низкие частоты при нажатии выключателя.





Рис. 74. Отсекающий фильтр высоких частот.

Отсекающий фильтр высоких частот устраняет высокую составляющую и особенно полезен для борьбы с шумами, например, бас-гитары.

ЧАСТОТЫ (НОТЫ)

ЗАМЕТЬТЕ: Разница между нотами и частотами состоит в том, что частоты обозначаются цифрами, а ноты – буквами.

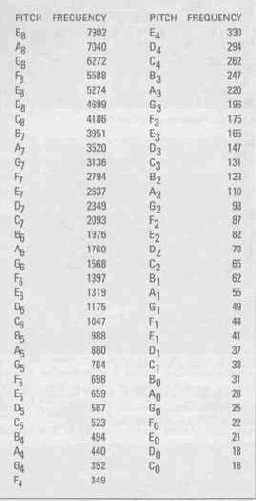

Таблица 2. Соответствие нот и частот.

Частотные диапазоны.

Первый шаг в знакомстве с эквалайзером состоит в том, чтобы узнавать каждую частоту по ее наименованию. Это легче, чем вы думаете, поскольку нам уже известны все частоты интуитивно. Наше тело воспринимает их с момента нашего рождения (и даже раньше). Наша нервная система создана, чтобы воспринимать звук. Все мы – профессиональные слушатели с многолетним опытом в различении различных частот. Когда вы выучите названия частот, вы затем узнаете, что дает для каждого инструмента увеличение или уменьшение определенных частот. Для облегчения запоминания все частоты в спектре могут быть разбиты на 6 диапазонов. Для разделения на эти диапазоны нет общих правил – в разных книгах указываются разные границы, так что я просто разделил их так, как это принято в большинстве книг по предмету.



Таблица 3. 6 частотных диапазонов.

Нижний низ: ниже 40 Гц.

В этом диапазоне можно обнаружить звуки бас-гитар, бас-барабанов и искусственных басов (рэп). Хотя для большинства людей трудноразличимы ноты этого диапазона, они часто используются в кинофильмах для озвучивания сотрясений и взрывов.

Обычный виниловый диск содержит около 23 минут записи на каждой стороне, это около 5 песен. Такие диски не могли содержать большое количество частот ниже 40 Гц из-за того, что канавки для таких частот должны были бы быть гораздо шире, чем для высоких частот. Поэтому приходилось отсекать низкие частоты, для того, чтобы уместить все 23 минуты. С появлением CD проблема решилась сама собой.

Низ: от 40 до 200 Гц.

Это приблизительный диапазон, управляемый ручкой «бас» на проигрывателях.

Нижняя середина (Oohzone): от 200 до 800 Гц.

Если звук в этом диапазоне звучит слишком громко, то он становится особенно грязным и нечетким, и приводит к быстрому утомлению при прослушивании.


Вы можете услышать что-то типа: «Просто смикшируй эту вешь, я уже устал ее слушать».

Средние: от 800 до 5000 Гц.

Мы особенно чувствительны к этим частотам. Прибавление громкости на 1 dB в этом диапазоне эквивалентен прибавлению 3 dB в любом другом. Вы видите, вот где мы живем все наше основное время, где центрирована наша речь. В действительности, телефонный разговор центрирован около 3000 Гц, так как мы все еще можем различать чью-нибудь речь в этом диапазоне. Нужно быть особенно осторожным, прибавляя или убавляя громкость в этом диапазоне. Нужно быть осторожным вдвойне, если речь идет о вокале, так как мы особенно чувствительны к тому, как вокал должен звучать.

Еще одна замечательная частота в этом диапазоне – 1000 Гц – это тестовая частота ТВ-станций, когда они не работают. Частота циркулярной пилы – 4000 Гц – и она самая невыносимая. Она также возникает, когда скребут ногтями по стеклу.

Высокие: от 5000 до 8000 Гц.

Частоты этого диапазона регулируются ручкой «высокие» на проигрывателях, а во время мастеринга поднимаются, когда нужно придать записи яркости и «присутствия» (presense).

Верхние высокие: выше 8000 Гц.

Звуки с высокими гармониками (цимбаллы). Поднимая немного эти частоты на некоторых инструментах можно получить эффект качественной записи, но стоит переборщить, как запись станет звучать назойливо. Наибольшая частота, которую испускают старые телевизоры – 17500 Гц.

Комплексность частот:

Гармоническая структура звука.

Специалисты не могут прийти к единому мнению, как различные частоты влияют на нашу психику, и этот факт можно понять, зная индивидульную природу восприятия звуков. Психологи и философы написали много книг о том, как звуки влияют на наш разум и тело и какими способами люди воспринимают различные частоты. Разные частоты действуют по-разному: физиологически, психологически и духовно. А комбинация частот оказывает еще большее влияние, чем одна какая-то частота.

Почти что каждый звук состоит из комбинации разных частот, или нот. Когда какой-то инструмент воспризводит определенную ноту, на самом деле вы слышите множество разных «друих» нот, спрятанных в этом звуке.


Эти «другие» ноты называются гармоники или обертона. Звуки представляют из себя комбинацию различных гармоник.



Рис. 75. Тона в гармонической структуре ноты «А».

Например, взглянем на гармоническую структуру ноты «А» аккустической гитары. Посмотрите, сколько нот вы в действительности играете, в то время как люди думают, что вы играете только одну ноту.



Рис. 76. Гармоническая структура ноты «А» аккустической гитары.

Количество различных гармоник, присутствующих в разных звуках, определяют различия в их тембре. Термин «тембр» относится к различным звукам, например гитара, пианино, вокал, аккордеон, а также к различным звукам разных инструментов одного и того же вида. Например, гитар Martine и Gibson.

Есть две интересные вещи, касающиеся гармоник. Во-первых, каждая гармоника представляет из себя чистый тон. Чистый звук дает камертон или генератор тона. Он совсем не имеет гармоник. Самая удивительная вещь, что почти все звуки состоят из комбинаций этих чистых тонов. Это означает, что даже кричащий звук электрогитары состоит из них.

Итак, как мы можем получить режущий звук из комбинации тонов? Определенная комбинация тонов даст диссонирующий аккорд. Это нечетные гармоники. Если вы сыграете набор нот не в тональности, вы получите режущий, надоедливый звук, как это делают Axl Rose или Tiny Tim (мир праху его). С другой стороны, определенные комбинации гармоник создают хорошо звучащие звуки. Это четные гармоники. Если частоты гармоник подобраны так, чтобы получился благозвучный аккорд, получится гладкий и ровный звук, как у Cris Isaak или большинство оперных певцов. Какие гармоники воспризводит инструмент – зависит от его конструкции и звукоизвлечения.

            Вторая интересная вещь, касающаяся гармоник, это то, что все их частоты представляют из себя математические степени одной главной (фундаментальной) частоты. Главная частота определяет высоту звука, который мы слышим. Например, когда мы играем ноту «А» на гитаре, мы все равно слышим ноту «А», несмотря на то, что она состоит из комбинации множества частот.

            Таким образом, когда мы повышаем или понижаем эквалайзером громкость основной частоты звука, мы вместе с ней понижаем и повышаем громкость звучания и всех дополнительных частот. А так как каждый звук имеет свою собственную гармоническую структуру, то это означает, что каждый интсрумент эквализируется по-своему.
